AB & ABM - Bruciatori lineari premiscelati ribbon

Descrizione

Le serie AB e ABM identifica bruciatori lineari premiscelati a ribbon  sviluppati da ESA‑Pyronics per processi termici industriali a bassa temperatura fino a 350 °C. Progettati per garantire una fiamma lineare stabile e uniforme, questi bruciatori risultano particolarmente indicati per applicazioni che richiedono una distribuzione omogenea del calore nell’industria alimentare, come forni industriali a riscaldamento diretto, forni di cottura alimentare, macchine per il packaging, schermi di fiamma e impianti di brasatura.

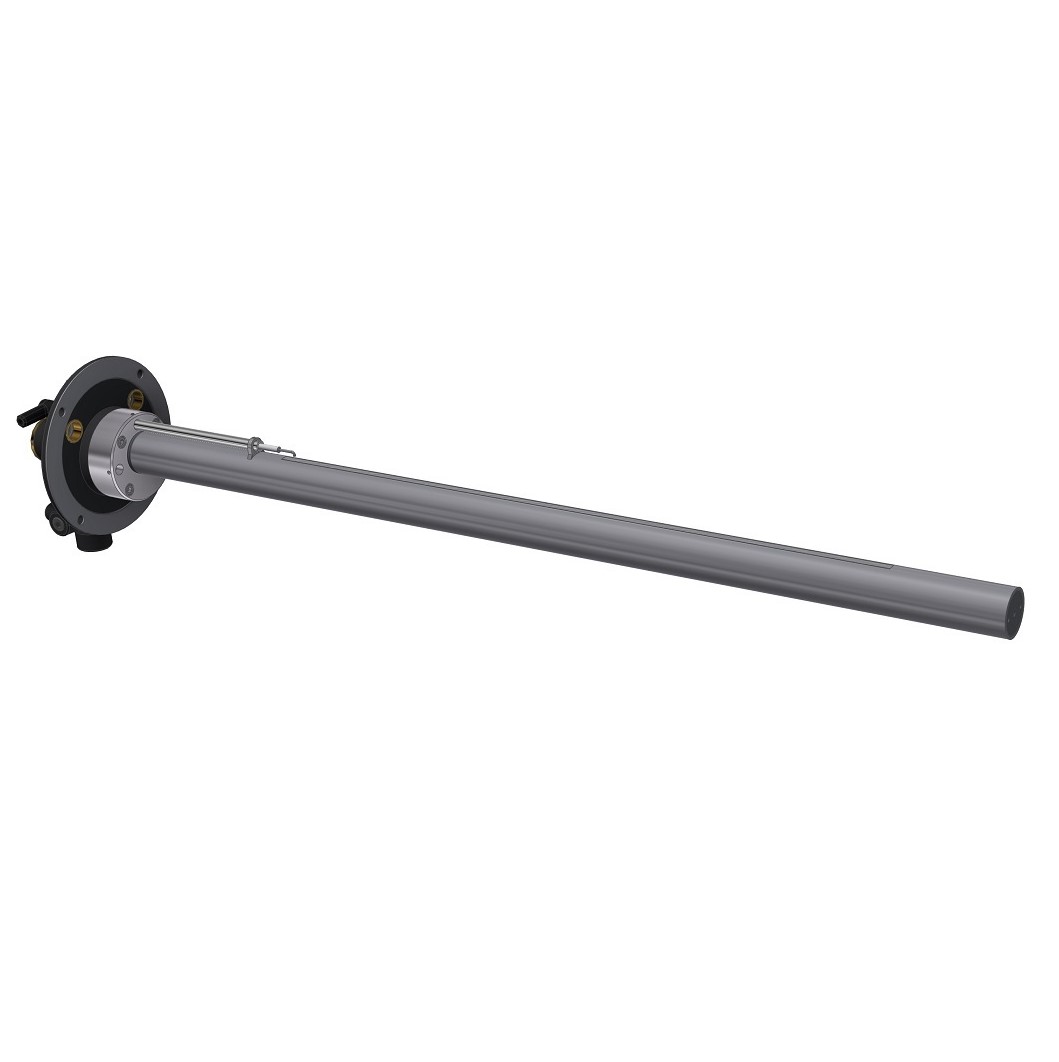

La serie AB di bruciatori lineari premiscelati ribbon  richiede un miscelatore aria/gas esterno, mentre la serie ABM integra il miscelatore direttamente nella flangia di supporto a parete del forno. La flangia di miscelazione ABM è stata registrata come modello di utilità n. 259843 e consente un’installazione compatta e una progettazione dell’impianto semplificata. Entrambe le serie possono essere personalizzate in termini di geometria, lunghezza della fiamma e potenza, in funzione delle esigenze applicative del cliente.

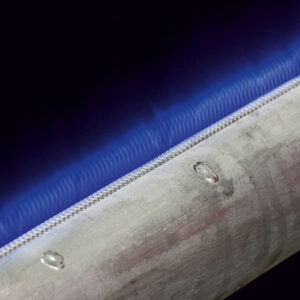

I bruciatori funzionano con gas naturale e GPL, in un intervallo di potenza compreso tra 10 e 70 kW, con potenza lineare dipendente dalla larghezza del nastro e dalla temperatura di esercizio. La stabilità della fiamma è garantita dal design Ribbon Linear Flame (RLF), che assicura ottime prestazioni anche in camere di combustione con ricircolo interno dei fumi. Per garantire il corretto funzionamento, la velocità massima raccomandata dell’aria nel tubo del bruciatore è 5 m/s.

L’accensione avviene mediante elettrodo ad alta tensione, con rilevazione di fiamma standard a mono‑elettrodo; su richiesta sono disponibili elettrodi di rilevazione separati o rivelatori di fiamma UV. L’adozione di dispositivi di sicurezza e sistemi certificati di gestione del bruciatore è fortemente raccomandata, in particolare per applicazioni al di sotto dei 750 °C, in conformità alla norma ISO 13577 (precedentemente UNI EN 746‑2).

I bruciatori possono essere installati in qualsiasi orientamento, inclusa la fiamma rivolta verso il basso. La serie ABM consente diverse configurazioni di direzione della fiamma (sinistra, destra o verso l’alto) e della posizione dell’ingresso gas, modificabili in fase di installazione da personale qualificato. Sono disponibili versioni a zona singola, a tre zone o in esecuzione pacchettizzata con soffiante.

Nel bollettino tecnico sono inoltre riportate le procedure di accensione, le linee guida per la modulazione di potenza, i piani di manutenzione e i disegni dimensionali. Tutti i prodotti sono conformi alle principali direttive europee, inclusa la Direttiva Macchine 2006/42/CE, e sono realizzati secondo un sistema di gestione della qualità certificato ISO 9001.
