POP-U-S - Flange calibrate con camera anulare per misure di portata

Descrizione

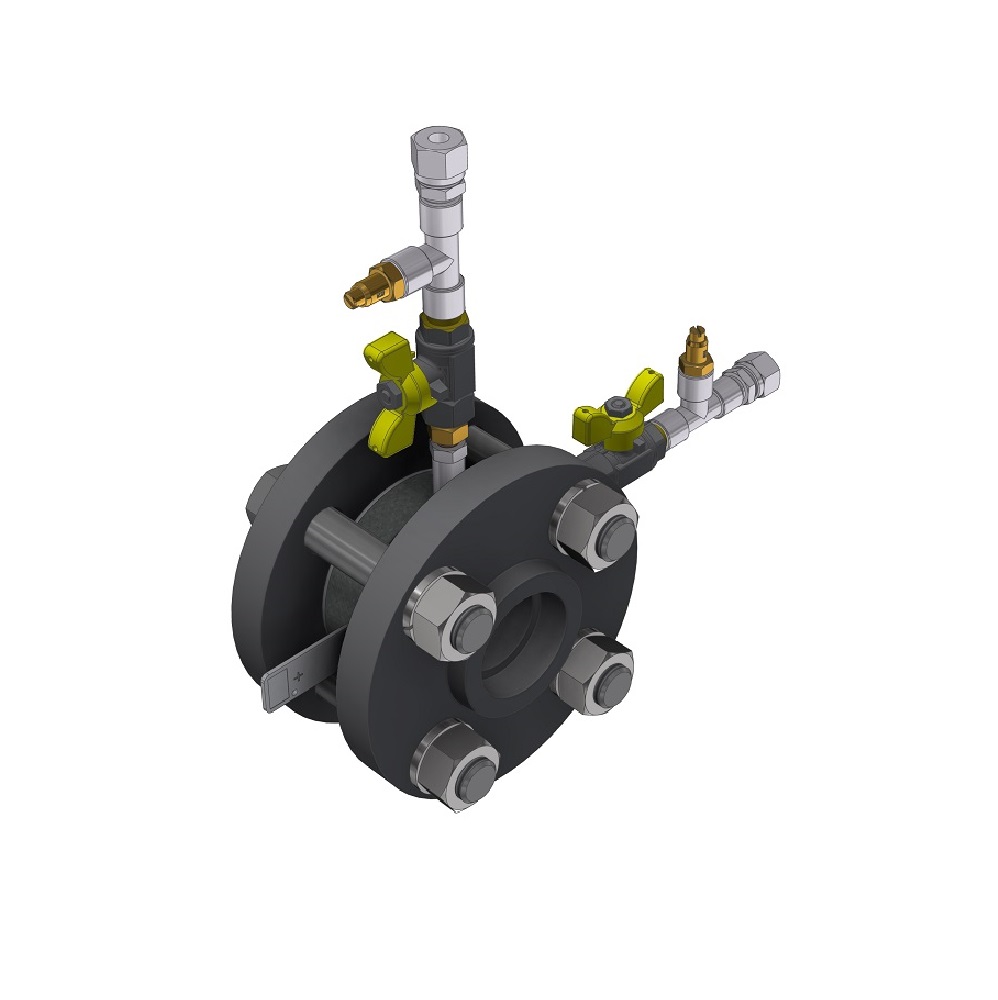

Le flange calibrate con camera anulare POP‑U‑S sono strumenti industriali progettati per misurare la portata dei fluidi nelle tubazioni secondo la norma EN 5167‑2. Il dispositivo si compone di un elemento primario — un diaframma calibrato inserito tra due camere ad anello — e di un elemento secondario costituito normalmente da un manometro differenziale (serie MAG) oppure da un trasmettitore di pressione PT‑II. Questo sistema consente una misura precisa, stabile e ripetibile del flusso per aria, aria preriscaldata, fluidi inerti, gas combustibili di classe 1/2/3 e ossigeno. Sono disponibili versioni speciali per altri tipi di gas.

Le flange POP‑U‑S vengono saldate direttamente sulla tubazione, coprendo diametri da DN20 a DN450. Le linee di impulsione per la lettura delle pressioni a monte e a valle sono integrate nelle flange, facilitando l’installazione e garantendo una misurazione accurata del Δp. Collegate a trasmettitori o manometri adeguati, forniscono un’indicazione affidabile della portata nei sistemi di combustione e nei processi industriali. Le applicazioni tipiche includono misurazione della portata, regolazione rapporto aria/gas con trasmettitori, verifica del verso del flusso con pressostati, e controllo di spurgo camera di combustione e accensione bruciatori secondo la norma EN 746‑2.

Le flange possono essere realizzate in diversi materiali: P245GH o AISI 304 per le flange, acciai zincati o AISI 304 per le camere ad anello, e AISI 304 per il disco calibrato. Le condizioni massime di utilizzo includono temperature fino a 500°C e pressioni fino a 6 bar. Le guarnizioni (AFM‑34 o X‑PLUS) garantiscono tenuta e sicurezza. Nei sistemi ossigeno è richiesto l’uso di tubazione in rame da 8 mm.

L’installazione richiede allineamento corretto, rispetto delle lunghezze rettilinee a monte e a valle secondo ISO 5167‑2, posizionamento corretto delle guarnizioni e serraggio progressivo dei bulloni. La manutenzione ordinaria si limita a controlli annuali su guarnizioni e linee di impulsione; quella straordinaria include sostituzione delle guarnizioni e ricontrollo del serraggio. Le flange POP‑U‑S rispettano le norme UNI EN 746‑2:2010, la Direttiva Macchine 2006/42/CE e ISO 9001.
